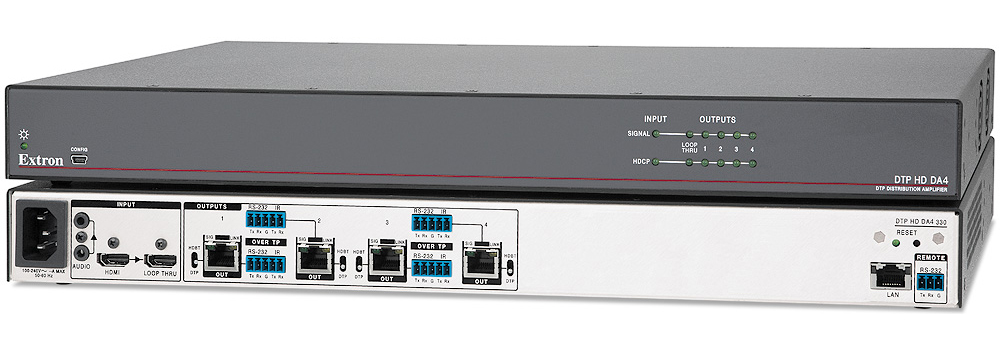

Wzmacniacz sygnału Extron DTP HD DA 4k 330

Extron DTP HD DA4 4K 330 i DTP HD DA8 4K 330 to wzmacniacze dystrybucyjne, które zapewniają jedno wejście HDMI z pętlą i cztery lub osiem wyjść DTP®. Każde wyjście ze skrętką wysyła sygnał do 100 metrów za pomocą ekranowanego kabla CATx do produktów Extron z obsługą DTP. DTP HD DA 4K 330 akceptuje analogowe stereofoniczne sygnały audio do jednoczesnej transmisji przez ten sam ekranowany kabel CATx. Obsługuje sygnały wideo w rozdzielczości do 4K. DTP HD DA 4K 330 oferuje dwukierunkową transmisję RS ‑ 232 i IR na każdym wyjściu DTP, a także kontrolę RS-232 na poziomie urządzeń AV przez złącze Ethernet. Posiada zdalne zasilanie odbiorników DTP, EDID Minder®, Key Minder® i wybieranie wyciszonego wyjścia.

SPECYFIKACJA TECHNICZNA

VIDEO

Maksymalna przepustowość danych: 10,2 Gbps (3,4 Gbps na kolor)
Zakres rozdzielczości:
Do 2560x1600* @ 60 Hz
4K (4096x2160) @ 30 Hz
UHD (3840x2160) @ 30 Hz
4K/UHD @ 60 Hz z próbkowaniem chrominancji 4:2:0
(*Zredukowane przerwy między sygnałami)
Głębia kolorów: 8, 10 lub 12 bitów — zależnie od maksymalnej przepustowości danych

WEJŚCIE VIDEO

Złącza: 1 gniazdo HDMI typu A

POŁĄCZENIE MIĘDZY NADAJNIKIEM A ODBIORNIKAMI

Złącza:
DTP HD DA4 330: 4 gniazda RJ-45
DTP HD DA8 330: 8 gniazd RJ-45
Maksymalna odległość transmisji sygnału:
1080p @ 60 Hz: do 100 m (330 stóp) przy użyciu ekranowanego kabla skrętki (STP) lub kabla XTP DTP 24
2560x1600 @ 60 Hz: do 100 m (330 stóp) przy użyciu kabla STP lub XTP DTP 24
4K/UHD @ 30 i 60 Hz: do 100 m (330 stóp) przy użyciu kabla STP lub XTP DTP 24
Wymagania dotyczące kabla: przewód stały, 24 AWG lub lepszy
Zalecenia dotyczące kabla: kabel STP o przepustowości 400 MHz
UWAGA: Zaleca się stosowanie ekranowanego kabla skrętki Extron XTP DTP 24 dla optymalnej wydajności.

TRYB WYJŚCIA SYGNAŁU:

DTP: HDMI z osadzonym dźwiękiem, analogowym dźwiękiem, RS-232, IR oraz zasilaniem zdalnym
HDBaseT: HDMI z osadzonym dźwiękiem oraz RS-232 i IR
STEROWANIE / ZDALNE ZARZĄDZANIE

Port sterowania szeregowego: RS-232, złącze śrubowe 3,5 mm, 3-pinowe
Porty sterowania USB: 1 gniazdo mini USB B na przednim panelu
Prędkość transmisji Ethernet: 10/100Base-T, pół/pełny dupleks, z automatycznym wykrywaniem

KOMUNIKACJA — URZĄDZENIE ZEWNĘTRZNE (RS-232/IR PRZEZ TP)

Port sterowania szeregowego RS-232 przez (4) lub (8) złączy śrubowych 3,5 mm, 5-pinowych (złącza współdzielone z portami IR)

PARAMETRY OGÓLNE

Zasilanie: wewnętrzne
Wejście: 100-240 VAC, 50-60 Hz
Wymiary obudowy:
DTP HD DA4 330: 4,4 cm (wys.) x 44,4 cm (szer.) x 21,6 cm (głęb.) (1U wysokości, pełna szerokość racka, głębokość bez złączy)
DTP HD DA8 330: 4,4 cm (wys.) x 44,4 cm (szer.) x 21,6 cm (głęb.) (1U wysokości, pełna szerokość racka, głębokość bez złączy)
Certyfikaty bezpieczeństwa: CE, c-UL, UL

Gwarancja: 12 miesięcy
Klasa A

Zdjęcia poglądowe
